A composição do veículo modular autopropulcado

No campo do transporte em larga escala, geralmente vemos as palavrasCarro do eixo spmt, Nicholas Axis Car e marcas como Scheuerle, Goldhofer, Cometto. Hoje, falaremos com você sobre a estrutura e a composição desses carros e sua magia.

O SPMT é o transportador modular autopropulsionado, que pode ser traduzido como transportador modular autopropulsionado.

Qual é o significado de \"self \" no trailer modular autopropulsionado?

Os veículos modulares autopropulsionados geralmente consistem em uma caixa de energia (também chamada PPU), um módulo de unidade de reboque com rodas de acionamento de motor hidráulico e um reboque de mesa.

Diferentes modelos de PPU:

The engine, hydraulic pump and hydraulic oil tank are installed in the power box (PPU), which mainly provides hydraulic power for the hydraulic motor that drives the trailer to walk, and also provides hydraulic power for the supporting hydraulic cylinder and steering hydraulic cylinder of a suspensão do trailer. A figura acima mostra quatro especificações diferentes de PPU (unidades de pacote de energia) do grupo TII, onde eux e camada x representam os padrões de emissão que atendem, respectivamente.

Ao mesmo tempo, quando as PPUs com diferentes poderes são adaptadas ao grupo de veículos, também precisa ser determinado através do cálculo da verificação de energia relevante. A potência da PPU selecionada está relacionada ao número total de eixos e ao número de eixos de acionamento do grupo de veículos correspondentes.

O módulo de trailer está localizado na frente de todo o trailer e a caixa de energia é suspensa na extremidade frontal. Os motores hidráulicos são instalados nas rodas para fornecer tração para o grupo de veículos e, ao mesmo tempo, carregam as mercadorias juntamente com o trailer de mesa.

Controlador de Grupo de Veículos Autopropulados

A direção e a velocidade do trailer podem ser controladas por uma caixa de operação com fio ou sem fio, que pode ser pendurado no peito do motorista e manipulado na melhor posição de visualização ao lado do trailer.

Se subdividido, de acordo com a estrutura de direção, ela pode ser dividida em veículos autopropulsados ​​comuns e veículos autopropulsionados por azimute. O sistema de direção do grupo de veículos autopropulsores comuns usa principalmente um mecanismo de ligação mecânica para conectar a direção de cada roda. (Como mostrado abaixo)

Estrutura de direção de ligação mecânica

O grupo de veículos autopropulsionado por azimute está equipado com um cilindro hidráulico de direção independente e um sensor de ângulo eletrônico em cada suspensão. Através do controle do computador, cada roda pode ser direcionada de acordo com as regras definidas pelo programa de computador. (Como mostrado abaixo)

O método de direção do trem azimute

A estrutura de trem com comum autopropulsionada é adequada para trens autopropulsionados com menos eixos. Para o conjunto de trem autopropulsionado com um grande número de eixos, devido ao aumento do comprimento do corpo, é necessário usar uma estrutura de direção de azimute para melhorar a flexibilidade do veículo; Portanto, a estrutura do conjunto de trens autopropulsionada por azimute é adequada para o conjunto de trem autopropulsionado com um grande número de eixos. tripulação de carros.

O que é um \"módulo \" do trailer de plataforma autopropulsionado?

O módulo reflete sua divisão flexível. Tanto o módulo de unidade de reboque autopropulsionado quanto o reboque de mesa são estruturas modulares que podem ser unidas verticalmente e horizontalmente. Pode se adaptar a mercadorias de diferentes qualidade e tamanho por meio de qualquer forma de emenda.

Combinação de veículos autopropulsados ​​em cidos horizontalmente

Combinação longitudinal de veículos autopropulsionados emendados

A combinação de um grupo de veículos autopropulados que se expande horizontal e verticalmente ao mesmo tempo

Esquema de splicing em qualquer posição e ângulo

Como mostrado na figura acima, a combinação de reboques modulares pode ter uma certa distância entre si e se adaptar à forma de bens especiais. Os reboques são conectados por cabos para atender aos requisitos de controle.

Além disso, a altura do corpo pode ser alterada usando seu próprio sistema hidráulico. Ele se adapta melhor aos requisitos de limite de altura no transporte e também facilita o carregamento e descarregamento de mercadorias.

Sistema de elevação hidráulica

Caso de remessa

Combinação de Bohnet para o transporte de vasos de reação em um longo trailer de carga

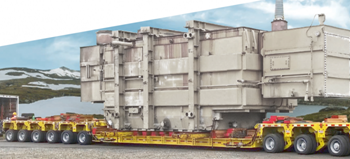

Combinação para instalações de energia de transporte de trailers de baixo leito
