Como realizar o ajuste telescópico do comprimento e largura do quadro do semi-reboque de baixo leito

Descrição dos trailers semi -carregadores baixos

Os semi-reboques baixos são geralmente usados ​​para transportar veículos pesados ​​(como tratores, ônibus, veículos especiais, etc.), vagões ferroviários

Veículos, máquinas de mineração, máquinas florestais, máquinas de construção (como escavadeiras, escavadeiras, carregadeiras, pavimentadoras de estrada, guindastes, etc.) e outros produtos pesados, quanto menor o centro de gravidade, melhor a estabilidade e a segurança e os Transporte de mercadorias ultra-altas e a capacidade de passar obstáculos no alto.

O semi-reboque baixo geralmente adota o quadro do tipo de feixe côncavo (ou tipo de poço), ou seja, a seção frontal do quadro é um pescoço pesado (o pino de tração da seção frontal do pescoço está conectado à sela de tração no trator, e a extremidade traseira do ganso está conectada ao quadro do semitrailer. Conectado), a seção do meio é a plataforma de carga (a parte mais baixa do quadro) e a extremidade traseira é a estrutura da roda (incluindo rodas).

O quadro do semi-reboque existente é principalmente uma estrutura integral, e o comprimento e a largura do quadro não podem ser ajustados.

No entanto, quando o equipamento de transporte semi-reboque é muito longo ou muito curto, quando o equipamento de transporte semi-reboque é muito largo, o quadro não pode ser ajustado adequadamente.

Para superar os defeitos acima mencionados da arte anterior, há um telescópico semi-reboque de leito baixo, que resolve principalmente o problema de como realizar o ajuste telescópico do comprimento e largura da estrutura do semi-reboque de baixo leito.

O semi-reboque retrátil de baixo leito pertence ao campo técnico dos semi-reboques e inclui uma cabeça e um quadro. A estrutura inclui uma primeira placa de suporte, uma segunda placa de suporte, uma barra de suporte, um slot, um primeiro cilindro elétrico servo, uma cavidade de instalação e uma primeira placa de suporte. Três placas de suporte, a parede interna da cavidade da instalação é fornecida com vários dois cilindros elétricos de servo, a parede externa da terceira placa de suporte se estende para a parte externa da cavidade de instalação com uma placa de limite, o interior da segunda placa de suporte é fornecido com várias calhas na parte inferior da cavidade de instalação, a terceira placa de suporte a parte inferior da placa de suporte é fornecida com uma barra deslizante combinada com a rampa e a parte inferior da rampa é fornecida com vários orifícios de drenagem. Esse design pode ajustar telescopicamente o comprimento da estrutura e a largura do quadro, que é conveniente e rápida de operar, pode lidar com uma variedade de situações diferentes, tem melhor aplicabilidade e pode fortalecer a estabilidade do ajuste telescópico do terceiro Placa de suporte, o líquido que entra na cavidade da instalação pode ser descarregado, o que pode evitar o acúmulo de água na cavidade da instalação e prolongar a vida útil do serviço.

Ao definir a primeira placa de suporte, a segunda placa de suporte, a barra de suporte, o slot, o primeiro cilindro elétrico servo, a cavidade de instalação, a terceira placa de suporte e o segundo cilindro elétrico servo, o comprimento do quadro pode ser ajustado telescopicamente, O que pode realizar a largura do quadro é ajustado telescopicamente, que é conveniente e rápido de operar, e pode lidar com uma variedade de situações diferentes, com melhor aplicabilidade.

Ao organizar a rampa, a barra de slides e o orifício de drenagem, a estabilidade do ajuste telescópico da terceira placa de suporte pode ser fortalecido, o líquido que entra na cavidade de instalação pode ser descarregado, o acúmulo de água na cavidade de instalação pode ser evitado, e a vida útil do quadro pode ser prolongada.

Princípio de trabalho semi -trailers de Lowder

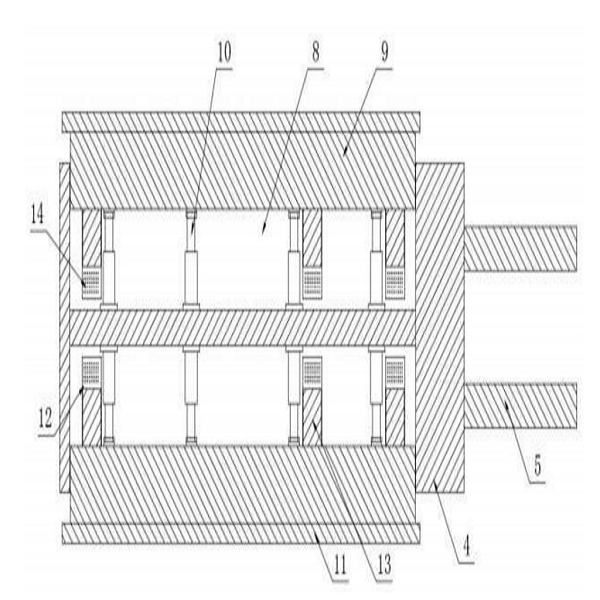

Ao organizar a primeira placa de suporte 3, a segunda placa de suporte 4, a barra de suporte 5, o slot 6, o primeiro cilindro elétrico servo 7, a cavidade de instalação 8, a terceira placa de suporte 9 e o segundo cilindro elétrico servo 10, o o comprimento de 2 pode ser ajustado telescopicamente, o que pode ser

Realize o ajuste telescópico da largura do quadro 2, que é conveniente e rápido de operar, pode lidar com uma variedade de situações diferentes e tem melhor aplicabilidade;

Ao organizar a rampa 12, a barra de deslizamento 13 e o orifício de drenagem 14, a estabilidade do ajuste telescópico da terceira placa de suporte 9 pode ser aprimorada, o líquido que entra na cavidade de instalação 8 pode ser descarregado, o acúmulo de água na instalação A cavidade 8 pode ser evitada.
