Estabilidade do transporte SPMT e capacidade de transporte de placas de trem longitudinais duplas

Como um equipamento de transporte especial, SPMT (transportador modular autopropulsionado) O veículo modular tem as vantagens de grande capacidade de carga e movimento flexível. É usado principalmente no transporte de estruturas pesadas e super grande. um grupo de carros através da emenda horizontal e vertical de placas de carro para o transporte de carga grande. ser pago à estabilidade do transporte único e da capacidade de transporte dos painéis de veículos. Estabilidade de transporte do SPMT para você.

Método de suporte de transporte SPMT

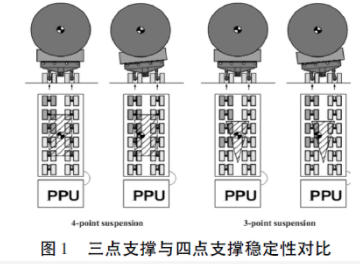

O método de suporte de três pontos pode garantir a formação de um sistema de suporte definido e os requisitos para a força estrutural geral dos bens transportados são relativamente baixos; portanto, o método de suporte de três pontos é preferido para o transporte de vários reboques. A comparação de A estabilidade dos painéis de veículos duplos de dupla (odorada) sob o suporte de três pontos e métodos de suporte de quatro pontos é mostrada na figura. A distância é muito maior que o método de suporte de três pontos. Dos painéis de trem de dois longitudinais, é aconselhável adotar o método de suporte de quatro pontos.

Fatores que afetam a estabilidade de condução do sistema de carros de veículo

Como a carga está firmemente ligada ao corpo do veículo durante a operação, quando o sistema de carros de veículo SPMT é afetado por fatores externos e causa instabilidade lateral, o sistema de carros de veículo toma o eixo longitudinal do braço de balanço da suspensão do reboque como o rolante Fulcrum . e a linha vertical é o ângulo de estabilidade estática. Quanto maior o ângulo de estabilidade estática, melhor a estabilidade do transporte.A altura do centro da gravidade H é o principal fator que afeta a estabilidade de direção do sistema de carros de veículo. Quanto menor a altura do centro de gravidade do sistema de carros de veículo, melhor a estabilidade do transporte. Ao mesmo tempo, a altura da placa do veículo muda durante o processo de formulário e quanto maior a altura da placa de veículo, o pior a estabilidade do transporte. Ao verificar a estabilidade do transporte do deck de trem duplo-longitudinal, é conservador analisar a estabilidade do transporte sob a condição de que a altura do convés seja a mais alta.

Critérios de julgamento para caminhões para atender aos requisitos

Existe um limite superior para a carga que o SPMT pode suportar em cada eixo. Entre grupos diferentes não excedem 50bar, ou seja, a diferença máxima na carga axial entre diferentes grupos não excede 9T. Ao mesmo tempo, a reação força p1 e p2 do solo para os pneus devem ser maiores que 0t.Este é Porque se um dos parâmetros for igual a 0, significa que existem apenas dois grupos na placa do carro para suportar a carga nesse momento, e o suporte de dois pontos é instável e a placa do carro deve ser inclinada longitudinalmente. De acordo com isso, o critério para julgar que a capacidade de elevação da placa do veículo atende aos requisitos pode ser obtida, onde μ é o fator de segurança, que é considerado 0,7 aqui.

No caso de o peso da carga G e a posição de ação l, ambos satisfazem a desigualdade, os requisitos de estabilidade de transporte da placa de veículo de 6 eixos são atendidos. A figura mostra a relação entre as duas variáveis ​​G e L dos 6- Placa do carro do eixo sob os dois pontos de n = 3 e n = 4, e a área sombreada é o tamanho da carga e a faixa de ação da carga permitida. Pode-se observar que 0 <│p1-p2│ <9 no critério de julgamento tem um grande impacto no tamanho da carga de carga e na faixa de ação.Ao mesmo tempo, quando a distância entre o centro de gravidade da carga e a extremidade frontal da placa do veículo está entre 3,7 e 4,2m, a capacidade de carga da placa do veículo é relativamente forte, atingindo mais de 170T, que é a melhor posição de colocação; Quando a distância entre o centro de gravidade da carga e a extremidade frontal da placa do veículo exceder 4,2 metros ou menos de 3,7 metros, a capacidade de suportar a placa do veículo diminuirá acentuadamente, e essa situação deve ser evitada ao carregar ao carregar.

Para a plataforma de veículos de 12 eixos, sob os dois pontos da plataforma do veículo do eixo n = 5 e n ​​= 7, quando a distância entre o centro de gravidade da carga e a extremidade frontal da plataforma do veículo está entre 7,4 e 8,8 m , a plataforma do veículo tem a capacidade de rolamento mais forte, que é o valor mais alto para a carga. Quando o centro de gravidade da carga exceder esse intervalo, a capacidade de transporte da placa do veículo diminui acentuadamente; Para a placa de veículo de 18 eixos, a carga de carga permitida não há muita diferença na posição e peso, e a melhor distância entre o centro de gravidade da carga e a extremidade frontal da placa do veículo é de 11,1 ~ 5m.

Resumir

Em vista da baixa estabilidade do transporte das placas de trem longitudinais do SPMT duplo e a sensibilidade à colocação de mercadorias, a análise mostra que quanto menor a altura do centro de gravidade do sistema de carros, melhor a estabilidade do transporte. Ao mesmo tempo, a estabilidade do transporte deve ser calculada quando a altura das placas for a mais alta. As mercadorias devem ser colocadas no centro da placa do veículo o máximo possível.
