Grande Transformer Transportation Scheme Design 2

Descarregamento e instalação do transformador no lugar

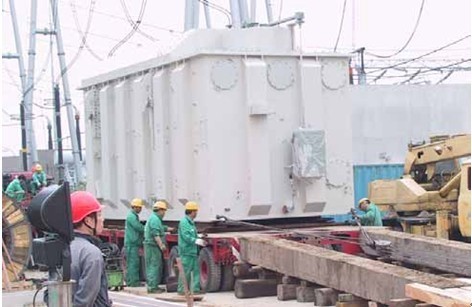

Trabalho de descarregamento do transformador

1. Após o caminhão de mesa carregando o unidades de transformador Na subestação, ela será estacionada por uma pessoa especial de acordo com a posição de descarga designada com antecedência, e o sistema hidráulico do caminhão de mesa será operado para fazer com que o feixe principal caia no tronco pré-colocado e mantenha a pressão de O cilindro de apoio a 4 a 6mpa, para não danificar a estrada.

2.Next para o caminhão de mesa para a posição designada para descarregar o caminhão, montado uma estrutura dobrada com madeira da estrada, de modo que o caminhão de mesa e a estrutura dobrada e erguida sejam integrados, e o caminhão de mesa fica nivelado com a estrutura dobrada, erguida, e é usado para o putreamento horizontal e deslizamento do transformador. Preparar.

3. Coloque o macaco nas quatro posições de elevação permitidas do transformador para levantar o transformador. O pessoal especialmente atribuído continuará a adicionar placas de madeira ou soleiras sob o transformador para impedir que o transformador caia repentinamente devido à falha do macaco. Depois que o transformador é elevado à altura necessária, coloque a placa de slide e o trilho de aço sob o transformador, conforme necessário. (Use o rolo para mover o palete e o rolo para colocar sob o transformador conforme necessário)

4. Após a placa e o trilho de deslizamento, use um macaco para cooperar e retirar a almofada, para que o transformador possa cair com segurança e suavemente na placa e trilho deslizantes.

5.fase o dispositivo de empurramento. (Conecte o conector de tração e o bloco de polia de elevação movido por rolos)

6. Sobre o empurrão do dispositivo de empurrão, o transformador é afastado do carro de mesa (se o rolo for usado para mover o transformador, use o bloco da polia da talha para arrastar o transformador para longe do carro de mesa) .At Desta vez, preste atenção em saber se o centro do transformador se desvia do centro da prateleira. .

7. Use um conector para levantar o transformador, o levantamento e os requisitos são os mesmos que acima.

8. Mude a direção da placa e do trilho deslizante e coloque -a sob o transformador conforme necessário. (Mude a direção do palete e o rolo com o rolo em movimento e coloque -o sob o transformador, conforme necessário)

9. Solte o dispositivo de empurramento. (Substitua a direção do conector do fio de tração e do bloco da polia da talha pelo movimento do rolo).

10. Depois que a placa de deslizamento e o trilho são colocados corretamente, use um macaco para cooperar e puxar a almofada, para que o transformador possa cair com segurança e suavemente na placa e trilho deslizante.

11. Sob o empurrão do dispositivo de empurramento, o transformador é empurrado suavemente para a fundação do transformador (se for movido por um rolo, o transformador será arrastado para a fundação do transformador usando o bloco de polia da talha).

Se houver uma base de transformadores na pista, use quatro macacos elétricos de 100 toneladas para ajustar a altura do transformador a uma posição apropriada e instale as rodas do transformador. Então solte a parte superior para colocar o transformador no trilho-guia e Use o bloco de polia da talha (ou use um trator como energia) para arrastar suavemente o transformador para o centro da fundação ao longo da pista.

12.Cara o transformador com um conector, e os levantamentos e os requisitos são os mesmos que acima.

13. Após o transformador, é elevado para a altura necessária, pare o macacão, puxe os slides, trilhos e tábuas de madeira sob o transformador e depois coopere com o conector para deixar o transformador cair suavemente na estrutura dobrada.

14.Use o macaco para levantar o transformador novamente. Depois que o transformador é levantado para a altura necessária, pare o levantamento, retire o quadro dobrado sob o transformador e depois coopere com o jack para deixar o transformador ser colocado na fundação Transformer Foundation suavemente. Verifique se o centro de posição do transformador atende aos requisitos de projeto.

15.Fixi o parafuso inferior do transformador ou instale o freio da roda do transformador.
