O que exatamente é o SPMT - os meios mais fortes de transporte da terra - Parte 2

O SPMT pode ser configurado com os três tipos de eixos de pêndulo a seguir

1. Eixo de pêndulo acionado - com motor hidráulico, ele pode obter energia da PPU da unidade de energia para dirigirSpmt;

2. Eixo de inclinação do tipo de freio - sem capacidade de acionamento, com dispositivo de frenagem de ar comprimido;

3. Eixo de pêndulo acionado - ele não possui capacidade de condução e dispositivo de frenagem e só pode acompanhar.

2. Reboques modulares auto -impulsionados - PPU da unidade de energia

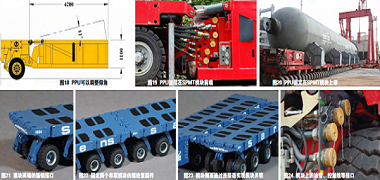

A PPU (unidade de pacote de energia) é a fonte de energia do SPMT e um módulo independente. Existem vários orifícios de elevação no topo do guindaste para facilitar o levantamento do guindaste; Pode -se observar que existem quatro rodas universais no fundo, o que é conveniente para a PPU ser movida de forma independente. Geralmente, a PPU é pendurada na frente do módulo SPMT, e os dois conectores na borda superior estão equipados com dispositivos hidráulicos. Através da expansão e contração, a PPU pode ser inclinada em 11 °, no máximo, e a PPU pode ser impedida de tocar no chão quando o SPMT sobe. O modelo usa habilmente a rotação do parafuso para simular a expansão e a contração do dispositivo hidráulico, e a PPU pode ajustar o ângulo de elevação perfeitamente no modelo. Na aplicação prática, a PPU também pode ser fixada acima do módulo SPMT, o que geralmente se deve à consideração da redução do comprimento total do SPMT.

Os componentes principais da PPU são compostos de motor a diesel, bomba hidráulica, painel de controle, etc. Enquanto a PPU está conectada ao módulo SPMT, também inclui o encaixe de tubo de óleo hidráulico, tubo de ar comprimido, linha de controle, etc. O motor diesel aciona A bomba hidráulica e transmite a energia hidráulica para o motor hidráulico que aciona o eixo de inclinação no módulo SPMT através do tubo de óleo, de modo a acionar o SPMT para ser executado. Uma PPU não é necessariamente usada apenas para dirigir um módulo SPMT, mas também pode acionar vários módulos ao mesmo tempo. Esses módulos precisam estar conectados com PPU com tubo de óleo hidráulico, etc.
