Ponte de viga e seu design

A ponte de viga é uma ponte que usa vigas como o deck de suporte. Os dois tipos mais comuns de pontes modernas de viga de aço são laje e caixa.O termo "viga " é frequentemente usado de forma intercambiável com "feixe " ao se referir ao design da ponte.As vigas podem ser feitas de concreto ou aço. Muitas pontes mais curtas, especialmente em áreas rurais, que podem ser afetadas por inundações e corrosão da água, usam vigas de concreto. O termo "viga " é frequentemente usado para se referir a feixes de aço. Em uma ponte de viga ou ponte de viga, o próprio feixe é o principal suporte para o baralho e é responsável por transferir a carga para a fundação. Tipo de material, forma e peso afetam quanto peso um feixe pode manter. O espaçamento entre feixes leva todos os feixes mais profundos. Em treliça e pontes de arco, as vigas ainda são o principal suporte para o baralho, mas as cargas são transferidas para a fundação através das treliças ou arcos. Esses projetos permitem que as brides abranjam maiores distâncias sem aumentar A profundidade dos feixes além dos limites práticos. No entanto, a ponte não é mais uma ponte de viga verdadeira devido à adição de treliças ou arcos.

Projeto

Todas as pontes consistem em duas partes principais: uma subestrutura e uma superestrutura. A superestrutura é tudo, desde as almofadas de rolamentos, ele suporta a carga e é a parte mais visível da ponte. A subestrutura é a base para transferir cargas da superestrutura para a Os dois devem trabalhar juntos para construir pontes fortes e duradouras.

A superestrutura consiste em várias partes:

• Deck é a superfície de uma estrada ou passarela. Nas aplicações nas estradas, geralmente é uma laje de concreto armado, mas também pode ser uma grade de aço ou painéis de madeira. O deck inclui quaisquer faixas de estrada, medianas, calçadas, guardrajas ou grades e itens diversos, como drenagem e iluminação.

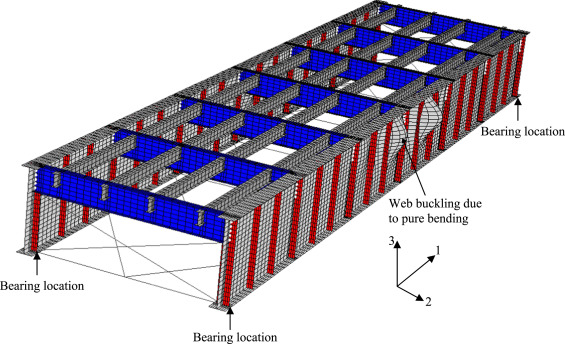

• A estrutura de suporte consiste em um sistema de aço ou concreto que suporta o baralho. Isso inclui as próprias vigas, diafragmas ou aparelhos cruzados e (se aplicável) treliça ou sistema de arco. Em uma ponte de viga, isso incluirá apenas a viga principal e o sistema de suporte .A viga é o principal suporte de carga e o sistema de suporte permite que a viga funcione como uma unidade e impeça o feixe de inclinar.

• O objetivo das almofadas de rolamentos é permitir que a superestrutura se mova independentemente da subestrutura. Todos os materiais se expandem naturalmente e contrairam a temperatura se a ponte fosse perfeitamente rígida, isso colocaria estresse desnecessário na estrutura e poderia levar a falha ou dano. Garantindo a garantia A superestrutura em uma extremidade, permitindo que a outra extremidade do período se mova livremente na direção longitudinal, a tensão térmica é aliviada e a vida útil da ponte é estendida.

As subestruturas também consistem em várias partes:

• Um pilar é a base de uma estrada ou passarela que transfere uma estrutura de ponte para o solo sólido. Um píer é uma espécie de suporte intermediário.

• A capa é a parte que suporta as almofadas de rolamentos. terá bonés.

• A espinha dorsal ou a pilha curta é o corpo principal da fundação..

• Rodas são estruturas que transferem cargas para o solo. Existem dois tipos principais de sistemas: um fundo espalhado, que é uma laje de concreto simples que repousa na rocha; ou uma tampa de empilhamento, que utiliza pilhas de aço levadas a rocha intacta no chão. Outro sistema usa caixões ou concreto armado "pilares " abaixo do caule.
