Tipos de vigas e ponte de viga de placa

Os feixes de aço enrolados são feixes feitos ao rolar um cilindro de tarugos através de uma série de matrizes para formar a forma desejada. Esses criam o feixe I padronizado e as formas de feixe de flange largo de até 100 pés de comprimento.Vigas de placas são feixes feitos por placas de soldagem para formar a forma desejada. Os fabricantes recebem grandes placas da espessura desejada, das quais flanges e teias do comprimento e forma desejadas são cortadas. formas padrão. força da viga.Box viga ou "feixe de barril ", como o nome sugere, é uma forma de caixa. Eles consistem em duas teias verticais, flanges de topo curtos em cima de cada web e um flange de fundo amplo juntando as teias As vigas da caixa são particularmente resistentes à torção e, embora caras, são usadas onde as vigas padrão podem ceder aos efeitos de torção ou derrubar.

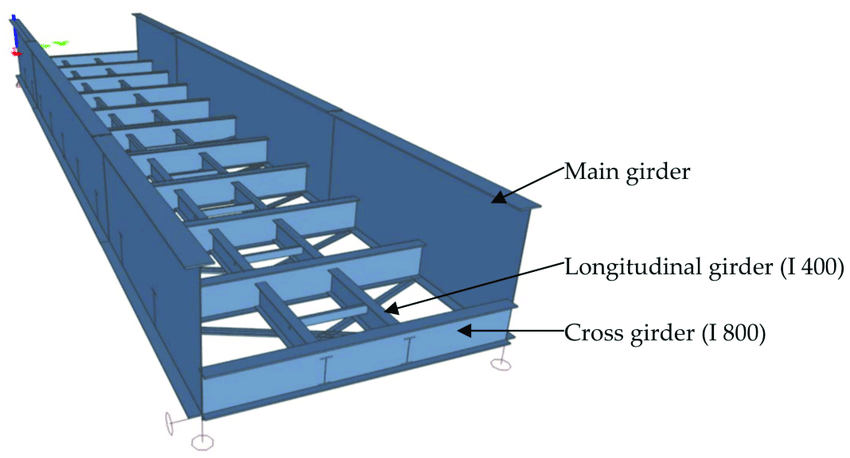

Ponte da viga da placa

Em uma ponte de viga de placa, as vigas de placa geralmente são vigas I feitas de placas de aço estrutural individuais (em vez de enroladas em uma única seção transversal) que são soldadas ou, em pontes mais antigas, aparafusadas ou rebitadas para formar uma teia vertical e horizontal flanges de feixes estruturais.As pontes de viga de laje são adequadas para vãos curtos a médios e podem suportar trânsito, estrada ou outro tráfego. . Em geral, a profundidade do feixe não é inferior a 1⁄15 da extensão e, para uma determinada capacidade de carga, uma profundidade de cerca de 1⁄12 do período minimiza o peso da viga. As tensões nos flanges próximos O centro da extensão é maior do que aqueles próximos às extremidades do intervalo, portanto as placas de flange superior e inferior são frequentemente endurecidas no meio do intervalo. Os reforçadores verticais impedem a flambagem da web sob estresse de cisalhamento. Estes geralmente são distribuídos uniformemente ao longo da Viga com reforços adicionais nos suportes e onde quer que a ponte suporta cargas concentradas.
