Características e métodos de montagem e depuração de veículos manuais de transporte hidráulico

Existem muitos nomes para manual caminhões de transporte hidráulico, incluindo caminhões de transporte, empilhadeiras e vacas moídas. Pode ser visto em shopping centers, parques de logística, supermercados, empresas de mudanças e outros lugares. Os veículos de transporte hidráulico manual têm muitas características que garantem seu desempenho básico.

Os veículos de transporte lingante geralmente usam bombas integradas, com maior qualidade e preços relativamente altos. A espessura da placa de aço é de cerca de 4 mm para veículos manuais de transporte hidráulico manual de alta qualidade. As rodas são divididas em rodas PU e rodas de poliuretano, que são usadas em diferentes locais.

Os métodos de montagem e depuração para veículos manuais de transporte hidráulico são os seguintes:

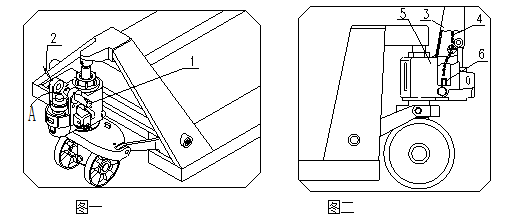

1. Consulte a Figura 1 e retire o eixo de pinos 1.

2. Insira a alça 3 na posição A e conecte a alça 3 com o corpo da bomba 5 usando o pino 1.

3. Em seguida, corrija o pino elástico 2 através do eixo pino 1.

4. Passe a corrente 4 na alça através do orifício no meio do eixo do pino 1. Veja a Figura 2

5. Pendure os parafusos e as porcas no final da corrente 4 na ranhura da placa da alavanca 6. Veja as Figuras 2 e 4

6. Puxe a alça 3, como mostrado na Figura 3, retire o pino 7 e guarde o pino 7 corretamente para uso futuro ao substituir a alça. Montagem concluída

Depuração de veículos

1. Depois que o veículo for montado, tente agitá -lo com a alça e opere o botão de controle 10 em diferentes engrenagens para ver se o veículo está subindo, neutro e para baixo normalmente. Veja a Figura 5

2. O parafuso 9 na Figura 4 é usado para ajustar a condição do veículo. Quando o corpo do carro se eleva e desce imediatamente, você pode virar 53 no sentido anti -horário e experimentar o carro novamente até que ele nasce normalmente. Se o corpo do carro não puder descer depois de subir, você poderá virar 9 no sentido horário e experimentar o carro novamente até que ele possa descer normalmente. A porca hexagona externa 8 no parafuso 9 é usada para fins de travamento e deve ser afrouxada antes do ajuste. Após o ajuste, deve ser bloqueado firmemente
